旋片式真空泵和容積式真空泵的汽蝕特性比較

旋片式真空泵和容積式真空泵的汽蝕特性比較

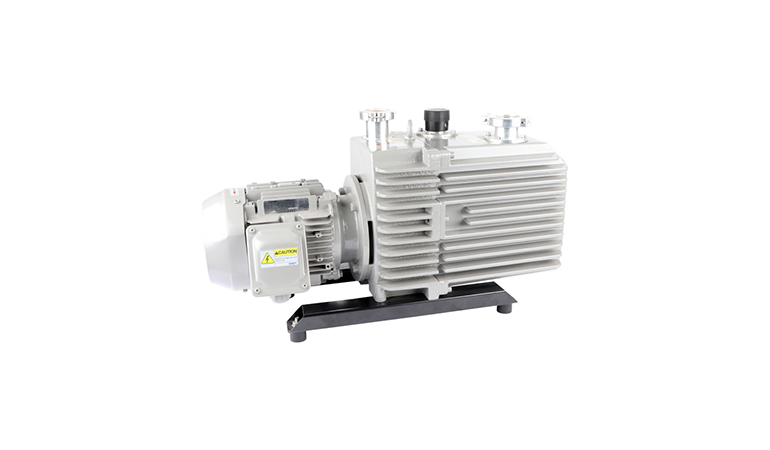

1、基準面的選取

對轉子真空泵，基準面是真空泵軸中心線，而對于往復真空泵，基準面是柱塞中心線。

汽蝕參數

2、計算

對容積式真空泵，其裝置汽蝕余量NPSHa與旋片式真空泵的NPSHa計算方法一樣。對于容積式往復真空泵，其裝置汽蝕余量NPSHa還應計入加速度頭損失Hacd。

加速度頭損失產生的原因是吸入管道流量不均勻性。如果吸入官道上裝有吸入緩沖罐，可不計加速度頭損失。Hacc可按式計算

Hacc=Lp1LN2D2ρ/109K1D2P1

式中LP1-----吸入管道實際長度，m;

L-----行程，mm;

N----泵往復次數，r/min；

D----活塞或柱塞直徑，mm；

ρ----液體密度，Kg/m3

K1----系數，單、雙缸泵K1=1.5;三缸泵，K1=4;

DP1----吸入管道直徑，mm

3、汽蝕的危害性

容積式真空泵發生汽蝕時也一樣會產生噪聲和振動，但一般不會發生過流部件的腐蝕破壞。


旋片式真空泵和容積式真空泵的汽蝕特性比較

項目	旋片式真空泵	容積式真空泵
		轉子真空泵	往復真空泵
汽蝕原因	當泵內壓力低于液體汽化壓力時，即NPSHa≦NPSHr時，產生汽蝕
汽蝕現象的危害性	1、噪聲和振動；2、性能下降；3、過流部件腐蝕破壞	1、噪聲和振動；2、性能下降；3、一般不發生腐蝕破壞
必需汽蝕余量NPSHr/m	在室溫和清水條件下試驗測得，可查閱產品樣本
裝置汽蝕余量NPSHz/M	定義	NPSHa=Pa/ρg+U2s/2g-pv/ρg
	吸入裝置	NPSHa=p1/ρg-Hv1-h-Pv/ρg	NPSHa=p1/ρg-Hv1-h-Hacc-Pv/ρg
	倒灌裝置	NPSHa=p1/ρg-Hv1-h-Pv/ρg	NPSHa=p1/ρg-Hv1-h-Hacc-Pv/ρg
安全裕量/m	0.6-1.0
