一、管件

進口真空泵的進、出口管道的管徑一般應比泵進、口直徑大1-2級。為便于操作和維修，泵的進、出口管道應分別設置切斷閥，直徑與管徑想通。

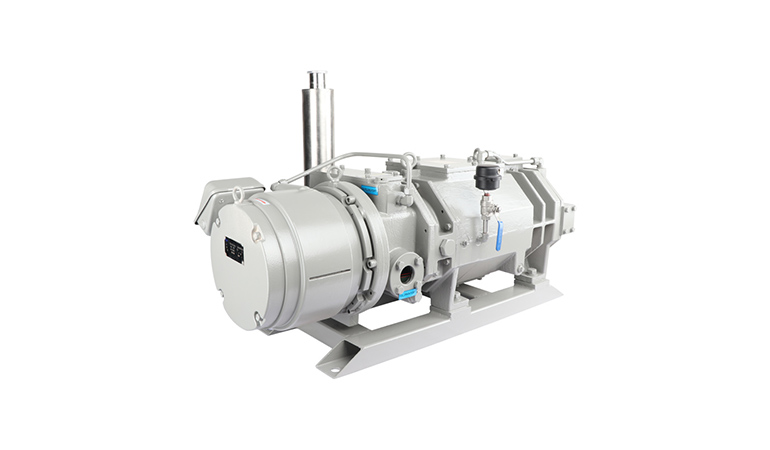

好凱德螺桿真空泵、齒輪泵、柱塞泵等應設永久性過濾器，位于切斷閥與泵進口之間；離心泵除特殊要求外，一般可不設永久性過濾器，但需設開車用臨時過濾器。離心泵或漩渦泵在泵出口與切斷閥之間應設止回閥，直徑與切斷閥想通。容積式泵通常不需要設止回閥。

每臺泵出口應裝壓力表，位于出口和第一個閥門之間的直管段上。往復泵一般應在出口管道上設緩沖罐，使用流量輸出均勻，減少壓力波動。容積式泵應在出口和第一個閥門之間設安全閥，若泵自備，可不另設。

臥式泵殼體上應設防凈閥。如果近、出口切斷閥之間的物料不能通過泵放凈，應在管道上設放凈閥。

二、管道布置

進口真空泵的管道應進行有效的支撐，以避免管道、閥門的重量和管道熱應力產生的力和力矩超出泵管口所允許的最大外載荷，在真空泵的吸入和排出管道上須設置管架。垂直進口或垂直出口的泵，為了減少對泵管口的作用力，管口上方管道需設管架，其平面位置要盡量靠近管口，可以利用管廊縱梁支吊管道。

進口真空泵管口允許的最大外載荷應由泵廠給出。按API 610標準制造的泵，其管口允許的最大外載荷不應小于API 610標準 2.4規定的值。

對非金屬泵，在管道設計時必須設置管架，嚴禁非金屬泵進、出口管道上閥門等重量壓在泵體上。

避免采用不規則的管道和較小回轉半徑的彎頭，以免增加阻力損失。

當泵的進口管道為垂直方向，進口管若配置異徑管時，應采用偏心異徑管，以免形成氣囊。應在囊形部位設DN15或DN20的排氣閥。

單吸泵的進口處應有不小于3倍管徑的直管段。

蒸汽往復泵的排汽管道應少拐彎，在可能積聚冷凝水的部位設排放管，放空量大的還要裝設消聲器。排汽應考慮回收利用或排至戶外適宜地點。進汽閥前設冷凝水排放管，防止水擊缸體。

蒸汽往復泵在運行中一般有較大的振動，故與泵連接的管道應很好地固定。當泵出口中心線和管廊柱子中心線間距離大于0.6m，出口管線上的旋啟式止回閥應放在水平位置，此時不允許在閥蓋上裝放凈閥。當管線架在進口真空泵和電動機的上方時，為不影響起重設備吊裝，管線要有足夠的高度。輸送腐蝕性液體的管線不宜布置在原動設備的上方。管廊下部管線的管底至地坪的凈距離不應小于4m，以滿足檢修要求。當管線架在泵體上方時，管底距地面凈空高度應不小于2.2m。
